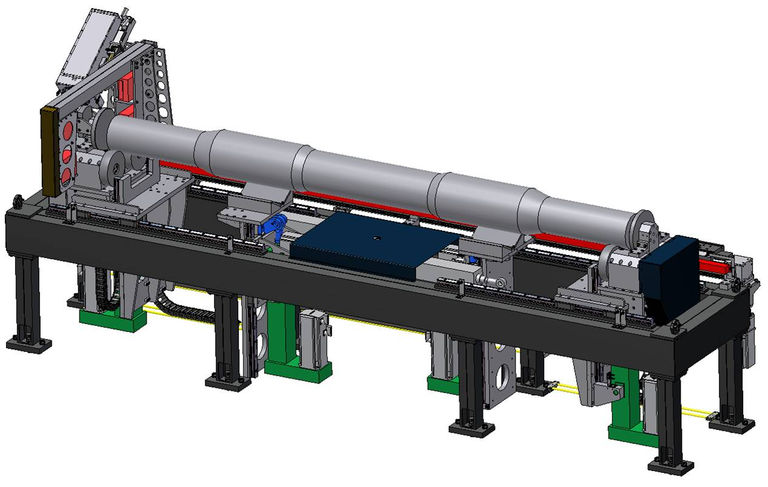

Automatická měřicí stanice pro geometrickou kontrolu výkovků náprav

Zařízení slouží k vizuální, rozměrové a geometrické kontrole výkovků železničních náprav. Princip měření je založen na vyhodnocení profilu výkovku. Profil výkovku se získá z dat laserového mikrometru (průměr) a lineárního pravítka (délková míra), při přejetí měřícího ramene podél měřeného výkovku. Data z laseru a lineárního pravítka jsou synchronizovaná čím dostáváme závislost průměru na podélné ose výkovku.

Rozsah měřených výkovků náprav

• Průměr: 120 mm až 215 mm
• Délka: 2100 mm až 3000 mm
• Hmotnost: max. 1000 kg

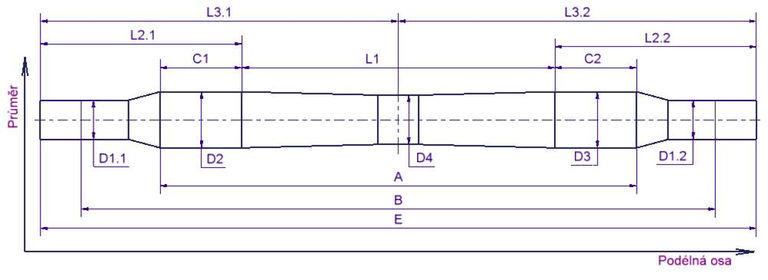

Měřené parametry
